Modulair bad

Product

Wij maken het mogelijk om iedere bruikbare ruimte in te zetten voor hydrotherapie. Ons vrijstaande modulair bad kan worden gemonteerd op iedere mogelijke plek. Hydrotherapie wordt zo bereikbaar voor een verpleeghuis, ziekenhuis of klein revalidatiecentrum. Terwijl de patiënt oefeningen in het water uitvoert kan de therapeut zijn bewegingen via de zijramen observeren en corrigeren.

Het modulair bad kan worden uitgerust met een groot scala aan opties.

Kennis

Een modulair bad is geschikt voor een individuele behandeling of voor kleine groepen. De afmetingen maken het mogelijk dat alle bekende methoden in de hydrotherapie kunnen worden gebruikt. Het kenniscentrum biedt in een aantal hoofdstukken duidelijke beschrijvingen van deze methoden.

Wij kunnen een modulair bad uitrusten met een breed scala aan opties, waaronder een beweegbare vloer en een onderwaterloopband.

Ervaring

EWAC Medical ontwerpt en bouwt al meer dan 25 jaar modulaire baden en heeft wereldwijd meer dan 1.000 projecten sucesvol afgerond. Wij werken continu aan verbetering en innovatie. Modulaire baden dienen vaak in bestaande ruimtes te worden ingepast. EWAC Medical heeft bewezen voor iedere situatie een passende oplossing te hebben.

Daarom is EWAC marktleider in hydrotherapie




In-depth information

Veelzijdige eenvoud

Het therapiebad is een welkome aanvulling voor fysiotherapiepraktijken in het algemeen. Speciaal voor centra die een groot aantal postoperatieve of reumatische cliënten behandelen zullen veel baat hebben door de vele mogelijkheden die het therapiebad hen biedt. Door de verscheidenheid in de diverse afmetingen en opties biedt dit bad progressieve toepassingen, zelfs in kleine klinieken en praktijken.

Het modulair bad is compleet zelfdragend en kan dus vrij in een ruimte worden opgesteld. Dankzij het modulair concept is dit bad eenvoudig te installeren, zelfs in bestaande ruimtes. Er zijn slechts weinig bouwkundige voorzieningen nodig.

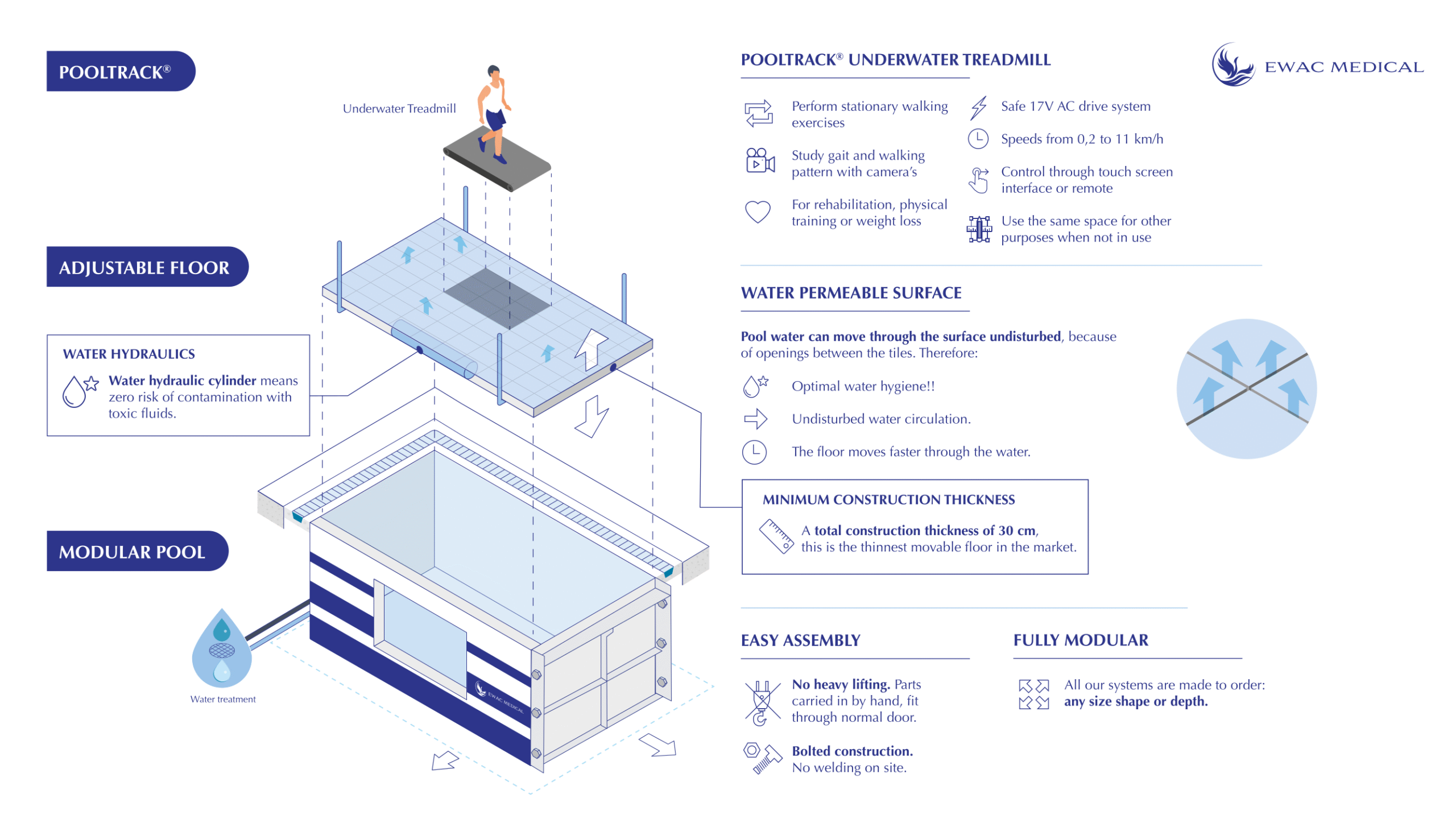

Het bad is uit te breiden met een scala aan opties zoals een beweegbare zwembadvloer, onderwaterloopband, onderwaterramen, tegenstroomapparatuur en camera’s. Zie voor de verdere opties onze kennispagina over het modulair bad.

Iedere gewenste afmeting

Het bad is standaard leverbaar in de maten 2 x 3 m tot maximaal 20 x 20 m. Afwijkende vormen zijn op aanvraag leverbaar. Het EWAC therapiebad is leverbaar met vele opties zoals observatieramen, handrails in het bad, tegenstroomapparaat, onderwaterstraalmassage, onderwaterverlichting, trapjes aan binnen- en buitenzijde, geïntegreerde waterhydraulische lift met stoeltje etc. Tevens kan in het bad een loopbrug geplaatst worden. Bekijk onze productconfigurator voor meer informatie.

Met skimmers of overlooprand

Het bad kan worden uitgevoerd in twee verschillende diepten, te weten 1,15 m en 1,35 m. Het bad kan worden uitgevoerd met skimmers of met een overloopgoot. In de badwand zijn injectiepunten aangebracht om het gefilterde water in het bad te injecteren. Hierdoor zijn er geen uitstekende delen in de badbodem voelbaar. Tevens is het bad voorzien van een afvoeraansluiting zodat het volledig kan worden geleegd.

EWAC Medical levert niet alleen modulaire baden, maar levert ook een actieve bijdrage in het verkrijgen en verspreiden van kennis over hydrotherapie. Op deze pagina treft u meer diepgaande informatie aan over allerlei aspecten van de toepassing van een modulair bad in revalidatie.

Het bad zelf is opgebouwd uit rvs-316  panelen. De wanden aan de binnenzijde van het bad zijn glad hetgeen de reiniging op de waterlijn vergemakkelijkt. De bodempanelen zijn voorzien van een dikke isolatielaag, waarmee kleine oneffenheden in de ondergrond kunnen worden weggewerkt. De buitenzijde van het bad is voorzien van aluminium sandwich panelen in de kleur wit, waarop decoratieve strepen worden aangebracht. Op aanvraag is een andere decoratie mogelijk. De bovenrand is vervaardigd van roestvast staal AISI 316 met ronde hoeken.

Overzicht diverse opties en mogelijkheden:

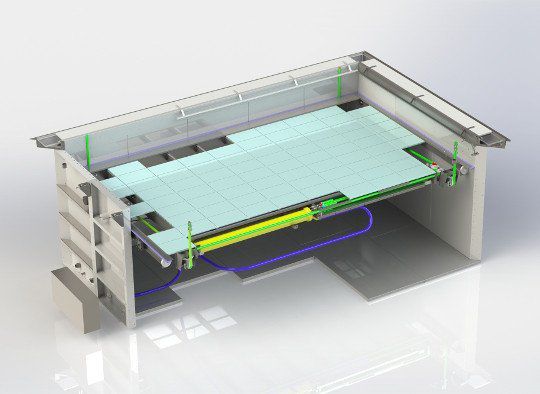

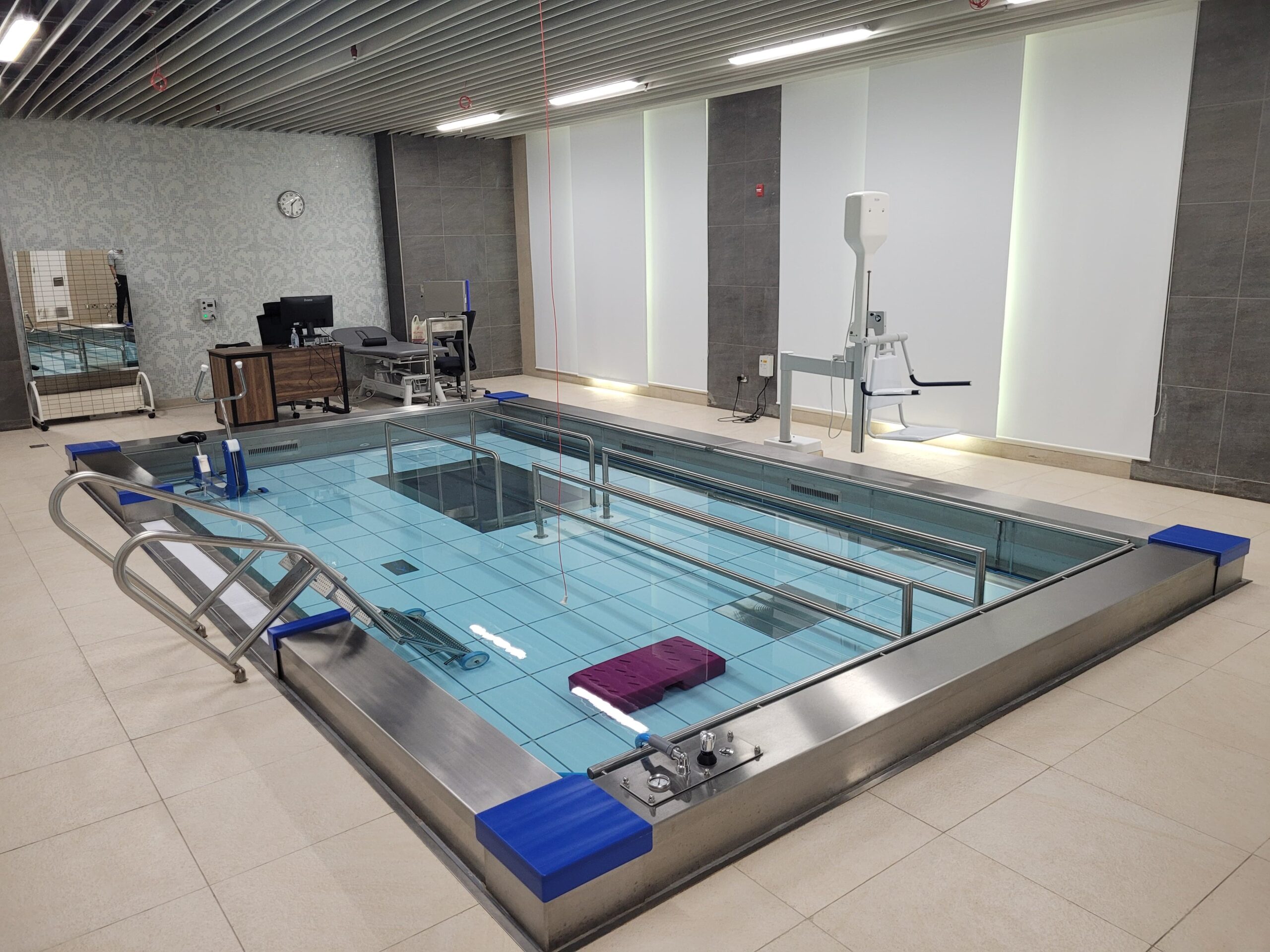

Beweegbare zwembadvloer

Door het gebruik van een beweegbare zwembadvloer in een zwembad kan de diepte worden ingesteld, en daarmee de belasting die door de patiënt wordt ervaren op de beengewrichten en de rug. Een instelbare diepte maakt het mogelijk om exact de juiste omstandigheden te creëren die voor goede revalidatie noodzakelijk zijn.

Onderwater loopband

Een onderwaterloopband geeft enorme verbreding van de inzetbaarheid van een modulair bad. De patiënt voert stationair loopoefeningen uit, terwijl de therapeut uitstekend toezicht kan houden op de uitgevoerde oefeningen.

Observatieraam

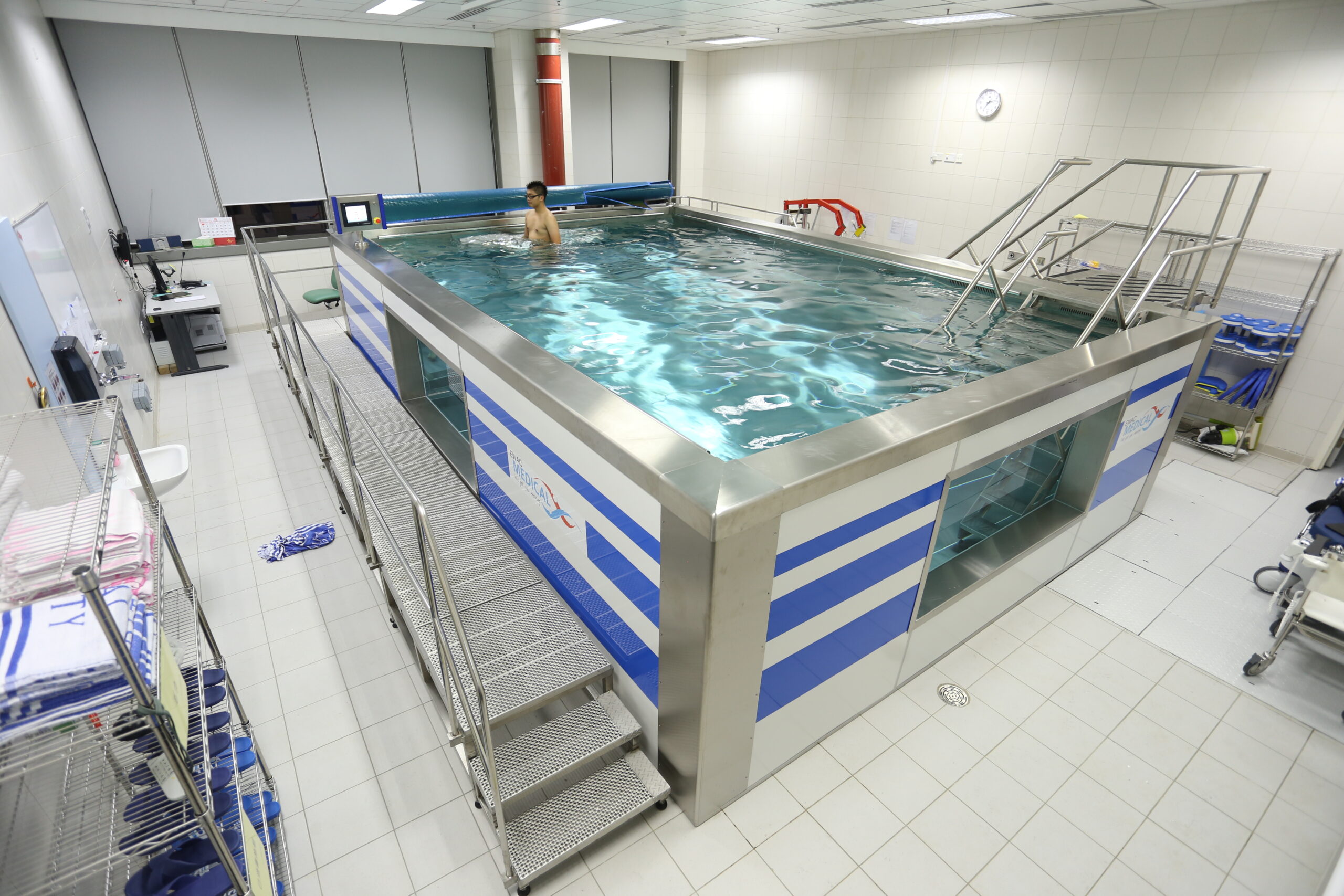

In iedere badwand bestaat de mogelijkheid om een observatieraam in te bouwen. De therapeut kan zo optimaal toezicht houden op de verrichtingen van de patiënt.

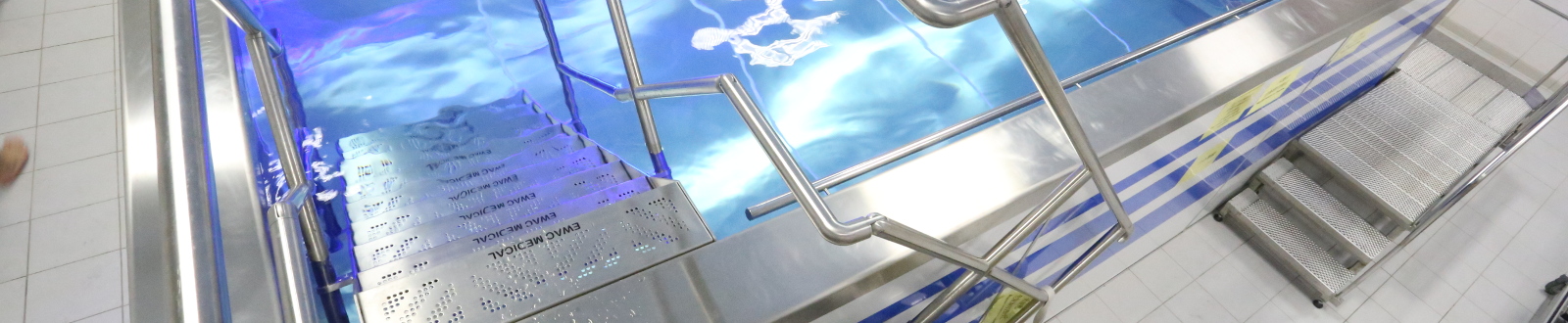

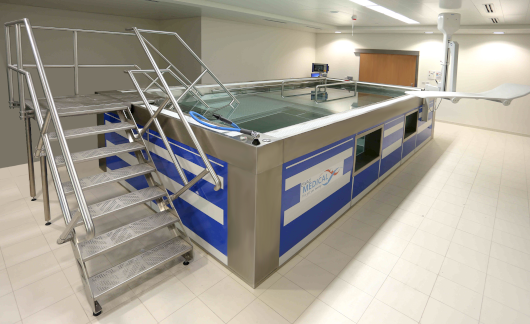

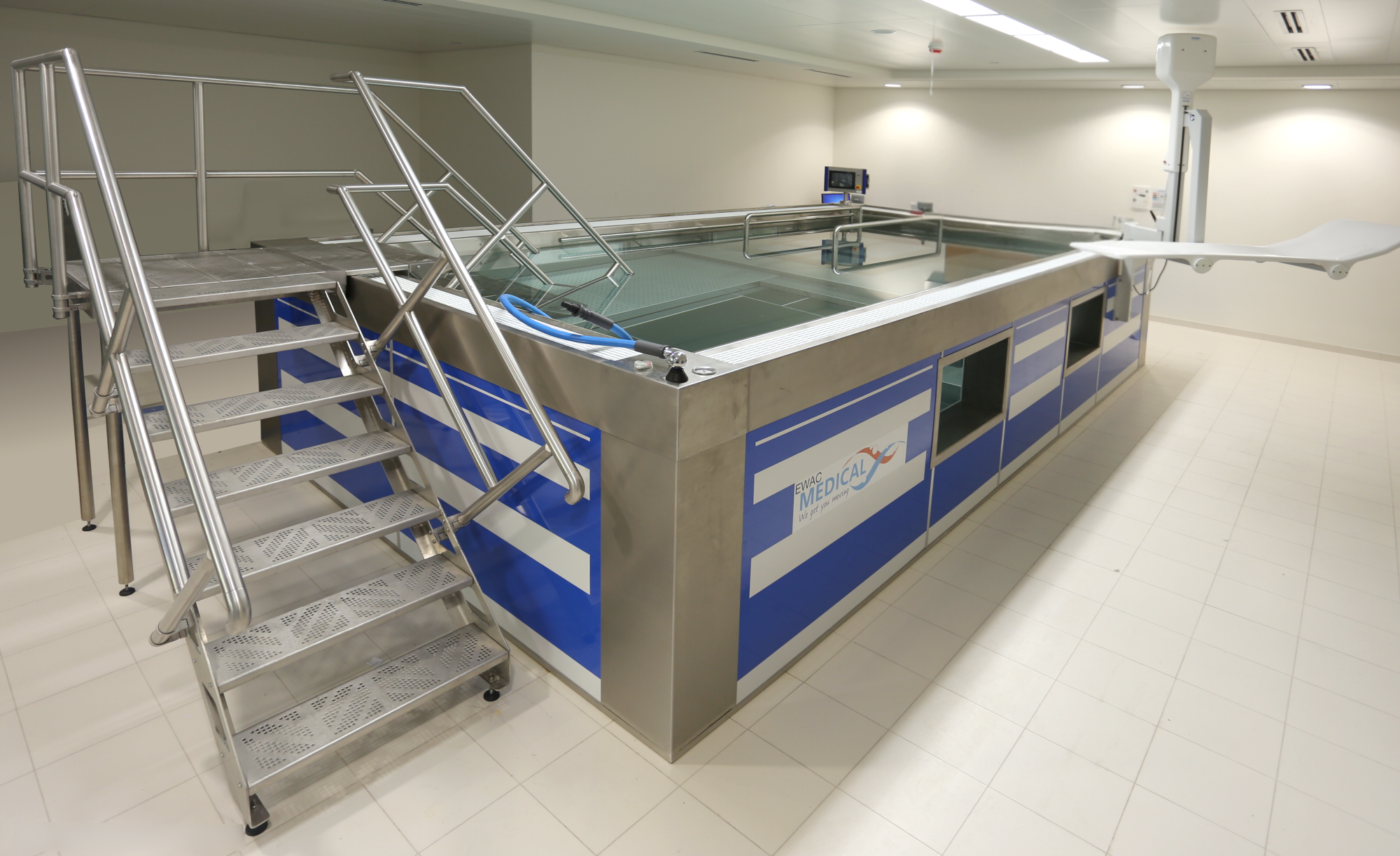

Trap met bordes

Om de toegang tot het modulair bad te vergemakkelijken kan het worden uitgerust met een badtrap met bordes. Mobiele patiënten kunnen zo met hulp of zelfstandig het bad betreden of verlaten. Voor niet-mobiele patiënten kan er gebruik worden gemaakt van een tillift.

Geïntegreerde badlift

Om patiënten op een gemakkelijke wijze in het bad te tillen kan het bad worden uitgerust met een geïntegreerde waterhydraulische badlift.



Parallelbarren

Voorzien van bodemplaten om de loopbrug op een willekeurige plaats in het bad te plaatsen. Voor het verrichten van loopoefeningen tussen de beide leuningen.



Onderwatercamera

Deze speciale onderwatercamera stelt de therapeut in staat om de bewegingen van de patiënt te volgen, en desnoods op te nemen voor nadere analyse. Door beelden van verschillende sessies met elkaar te vergelijken kan een indruk worden gevormd van de progressie.

Handrail

De handrail bevindt zich aan de 4 binnenzijden van het bad. Patiënten kunnen zich hieraan makkelijk vastgrijpen om zich te stabiliseren. De handrail kan tevens gebruikt worden om diverse accessoires aan te bevestigen.

Tegenstroom of jetstream

Een jetstream kan worden gebruikt om tegen de stroom in te bewegen en zo een hogere belasting te bewerkstelligen. Uit een nozzle in de badwand komt een sterke waterstroom die kan worden verzacht door er lucht bij te mengen.

Onderwater verlichting

Afhankelijk van de afmeting van het bad kunnen één of meerdere onderwaterlampen in de badwand ingebouwd worden. Dit is zeer aan te bevelen om het zicht onder water door bijvoorbeeld onderwatervensters te verbeteren. De verlichting kan monochroom of in kleur worden uitgevoerd.

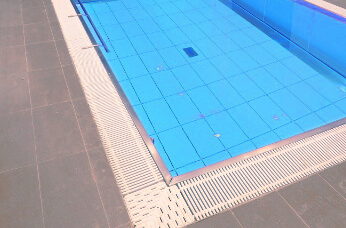

Overloopgoot

Een overloopgoot is de beste oplossing die een optimale waterkwaliteit garandeert. Rondom het bad wordt slechts het oppervlak afgeroomd waardoor drijvende deeltjes snel uit het bad verdwijnen. In landen waar de hoogste hygiëne eisen worden gesteld zijn overloopgoten verplicht.

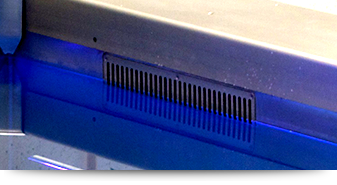

Skimmers

Een alternatief voor overloopgoten zijn skimmers die in één zijde, of bij grotere baden in meerdere zijden, worden ingebouwd. Ook skimmers romen het bovenste laagje van het water af en zijn effectief voor het afvoeren van drijvende deeltjes.

Hydromassage

Voor ontspanningsoefeningen kunnen er in de badwand 3 of 4 uitstroomopeningen worden aangebracht waaruit een krachtige waterstroom komt, eventueel gedempt door bijvoeging van lucht.

Onderwater- massage

Voor het toedienen van onderwaterstraalmassage door de therapeut kan er een onderwatermassagesysteem worden ingebouwd.

Plafondlift

Voor het in en uit het bad tillen van patiënten die niet in staat zijn om op een andere wijze het bad te betreden. Kan worden uitgerust met een speciale sling. Geschikt voor patiënten tot 250kg.

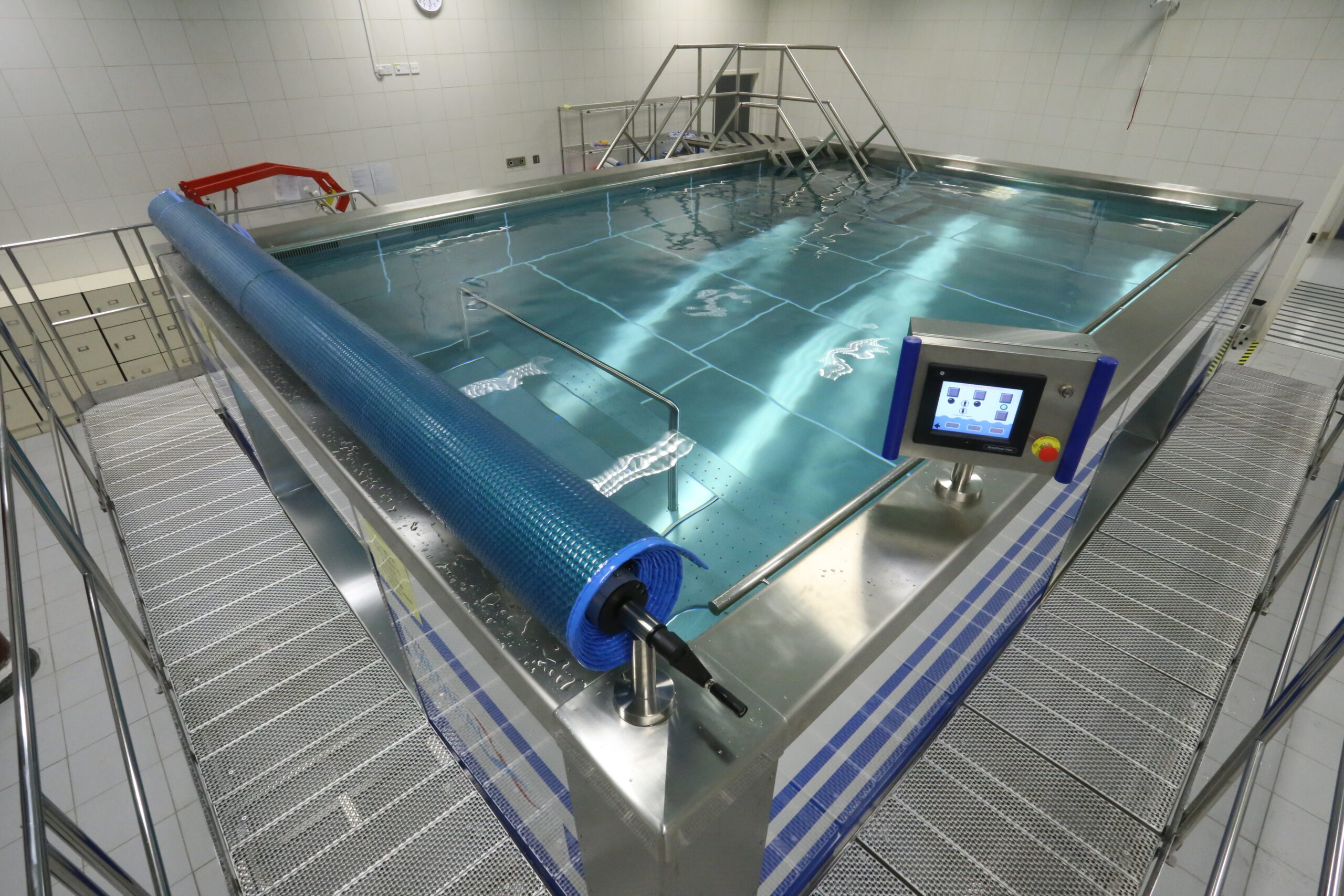

Afdekdeken

Een op maat gemaakte deken voor het reduceren van verdamping van het water en het besparen op energie.

Waterbehandeling

Afhankelijk van de omvang van het zwembad kan er een op maat gemaakt (zand) filterinstallatie worden meegeleverd. De door EWAC gebouwde filterinstallaties voldoen aan de strengste normen op het gebied van waterveiligheid volgens WHBVZ/Vlarem en DIN 19643.



Aquacontrol filterinstallatie

Afhankelijk van de omvang van het zwembad kan er een op maat gemaakt (zand) filter installatie worden meegeleverd. De door EWAC gebouwde filterinstallaties voldoen aan de strengste normen op het gebied van waterveiligheid volgens WHBVZ/Vlarem en DIN 19643.

Om een optimale waterkwaliteit te garanderen levert EWAC Medical in de meeste gevallen een waterbehandelingsinstallatie die is toegesneden op gebruik in therapiesituaties. Deze installatie bestaat uit de volgende prefab onderdelen die gemakkelijk op locatie kunnen worden samengebouwd:

Filter eenheid
Kunststof filterhuis voorzien van een polyester patroonfilter, manometer en ontluchter (voor baden met kleine afmetingen).
Zandfilter voorzien van manometer, ontluchter en terugspoelklep (voor baden met grotere afmetingen).
Capaciteit afhankelijk van de grootte van het bad.
Circulatiepomp
Semi-zelfaanzuigende zwembadpomp met voorfilter en koppelingen. Capaciteit afhankelijk van de grootte van het bad.
Warmtewisselaar
Elektrische warmtewisselaar gemaakt uit zuurbestendig roestvast staal AISI 316 met een capaciteit van vanaf 9 kW, afhankelijk is van de afmetingen van het bad. De verwarming is standaard uitgerust met een maximaal thermostaat.
Specificaties: 230/400 V, 50/60 Hz, min. 9 kW.
Doseersysteem
Bestaande uit een automatisch meet en regelpaneel voor chloor en pH, doseerpompen en zuiglansen, alsmede PE opvangbakken voor plaatsing van de chemicaliën. Het meetpaneel geeft de waarde van het vrije chloor (Cl2) en pH digitaal aan. De regeling stuurt de desbetreffende doseerpomp aan wanneer een waarde afwijkt van de geprogrammeerde waarde.
Chemicaliën
Standaard wordt een doseerinstallatie geleverd voor het gebruik met vloeibare chemicaliën. Op verzoek is het echter ook mogelijk om deze te laten werken met zuur- en chloorgranulaat.
Opmerking: de vloeibare chemicaliën worden niet door EWAC geleverd.
Schakelkast
Deze kast regelt alle functies van de filterinstallatie en tevens de additionele badapparatuur. De voedingsspanning van alle bedienelementen is 24 V. Alle aangesloten elektrische apparatuur is middels thermische en gewone zekeringen beveiligd. Het frontpaneel bevat alle schakelaars en controlelampen met groen voor een normale functie en rood voor storingen. Verder worden alle storingen op een alarmlijn verzameld voor doormelden aan een Gebouw Beheer Systeem. Eventuele schakelfuncties voor de apparatuur in het therapiebad komen via een bediening bij het bad weer terug in de schakelkast. De voedingsspanning hiervan is 12 V. In het frontpaneel bevindt zich ook de temperatuurregelaar met digitale temperatuurindicatie.

Badeigenschappen

Afmetingen
Inwendig2×3 tot 20x20m
Diepte 1,15 tot 2,1 m
Recirculatie
Via skimmers of overloopgoot
Vloerbelasting
Vanaf 1.500 kg/m2
Voedingsspanning
230/400V, 50Hz
Stuurspanning 12V



Filterinstallatie

Oppervlak
Min. 2×3 m
Vloerbelasting Zandfilterinstallatie
1.500 kg/m2
Vloerbelasting patroonfilterinstallatie
600 kg/m2
Voedingsspanning
230/400V, 50 Hz
